关于蝶阀的型号编制讲解

关于蝶阀的型号编制讲解

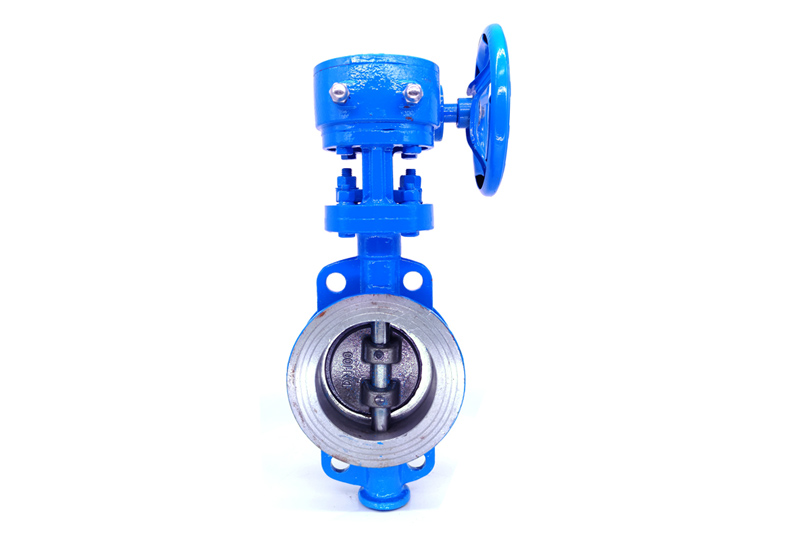

蝶阀是用环形蝶板作开闭件并随阀座旋转来打开、关掉和调整液体安全通道的一种闸阀。蝶阀的蝶板安裝于管路的直徑方位。

在蝶阀油路板圆柱型安全通道内，园盘形蝶板绕着中心线转动，转动视角为0°~90°中间，转动到90°时，闸阀则程开全情况。更改碟板的偏移视角，就可以操纵物质的总流量。

01.公称压力通脉编号

美国标准系列产品以A××in值表明；国家标准系列产品以G××mm值表明，日标系列产品以J××mm值表明。

02.驱动器方法编号

1主杆；2链轮链条传动系统；3蜗轮蜗杆传动系统；4正传动齿轮；5螺旋伞齿轮传动系统；6气动式；6S气动式校准；7液控阀；8汽液连动；8H汽液连动带应急断开；9电动式；9A电动式调整；9H液压连动带应急断开。

03.阀类编号

D蝶阀；DH止回蝶阀；DZK真空泵蝶阀；DA调整蝶阀（常见4-50ma数据信号，别的须标明）；DTF调风型调整蝶阀；DS伸缩式蝶阀；DKS迅速蝶阀（须标明姿势時间）。

04.磅级级编号

美制系列产品:150-classl50；300-class300；400-class400；600-class600；900-class900。

国家标准系列产品:2.5-PN0.25；6-PN0.6；10-PN10；16-PNl6；25-PN25；40-PN40；64-PN64。

日标系列产品:10-10K；20-20K。

05.联接方式编号

RF-突面法兰盘；FF-全平面图法兰盘；RJ-环接面法兰盘；MFM-凸凹面法兰盘；TG-榫槽面法兰盘；SW-承插焊；BW-对焊；NPT-螺栓连接；WS-四耳对夹；WL-无耳对夹；WF-单筋型对夹；WU-光线的孔子对夹；LL-全耳丝孔对夹；LU-U-U型丝孔对夹；KG-管箍式。

06.结构形式编号

1中心线构造；2双轴力构造；3三轴力构造；4变轴力构造；5单轴力构造。

07.高压闸阀突面编号

H-Crl3系不锈钢板；R-M02Ti系不锈钢板；FH-多层面硬密封；X-硫化橡胶(可再行细分化)；F-聚四氟乙烯；FX-复合型硫化橡胶（耐汽油）；XW-乳白色硫化橡胶；D-高频淬火钢；M-蒙耐尔铝合金；Y-硬质合金刀具。

08.罩壳原材料编号

C-铸钢件、P-不锈钢板304、R-不锈钢板316、AL-特殊碳素钢、Z-生铁、Q-球墨铸件、N-涤纶。

实例：G-9DA16RF3-XP

国家标准,电动式调整蝶阀PN16，RF活套法兰，三轴力构造，罩壳原材料SUS304，高压闸阀突面硫化橡胶。
